Приборы для предотвращения столкновения мостовых кранов
Приборы ВБО фирмы Fotoelektrik Pauly применяются также как приборы безопасности для предотвращения несчастных случаев на производстве или поломки дорогостоящего оборудования. В таких случаях применяются специальные меры для устраненния ошибочныых срабатываний при выходе прибора из строя – при поломке прибор немедленно дает сигнал тревоги.
Примером таких устройств служат приборы для предотвращения столкновения мостовых кранов, работающих на одних рельсах. Эти приборы также построены таким образом, что при выходе из строя они подают немедленно сигнал тревоги.
Приборы для предотвращения столкновения мостовых кранов
Принцип работы системы состоит в том, что при приближении кранов друг к другу на критическую дистанцию отражатель, установленный на противоположном кране, попадает в поле зрения оптического датчика, который вырабатывает сигнал тревоги , или подает команду на остановку кранов. Применяются также датчики с двумя «лучами», которые варабатывают на определенной дистанции сигнал тревоги, а на предельной дистанции дают команду на выключение двигателей.
Для надежности обычно ставят датчики на обоих кранах, причем так, чтобы они не мешали друг другу.

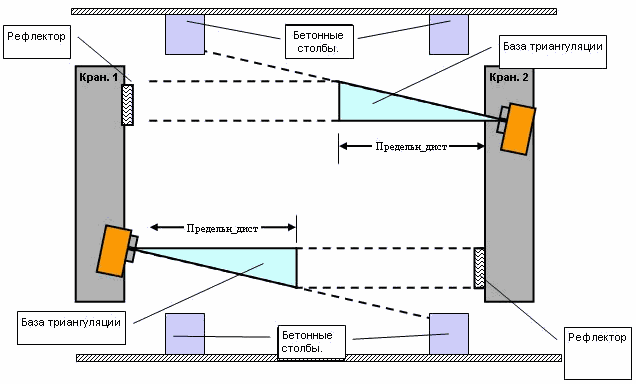

Предотвращение столкновения кранов. Принцип триангуляции в горизонтальной плоскости

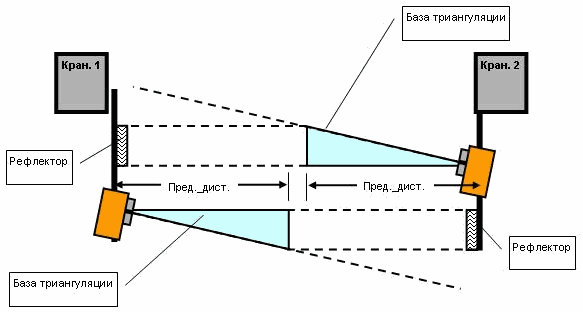

Предотвращение столкновения кранов. Принцип триангуляции в вертикальной плоскости
Сигнальные цепи приборов безопасности построены на реле с принудительным управлением контактами. Совместно с функцией самодиагностики это обеспечивает высокую надежность приборов в самых тяжелых условиях экплуатации.
